TIG溶接溶接の原理と種類

溶接という言葉はよく聞きますが、どのような原理で溶接がされているのかをご存じでしょうか。
溶接とは、金属材料の一部を高い熱によって溶融または圧着して接合する加工方法で、工業製品づくりから建築などの広い分野で使われている接合技術です。

溶接は大別すると、接合部に溶融金属を生成または供給して接合する"融接"接合部分を加圧した状態でガスまたは電流による加熱で、局部的に溶融または塑性変形を与えて接合する"圧接"接合する金属母材は全く溶融せず、別の金属材(ろう材)を溶融して接合する"ろう付" の3種類があります。

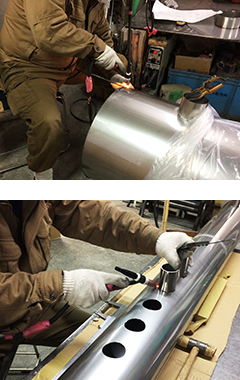

TIG溶接は、アーク溶接の中の非消耗式保護アーク方式でタングステン・イナートガス・アーク溶接というのが正式名です。

一般的な溶接方式で、さまざまな金属の溶接に適用が可能

TIG溶接は、電極にタグステンを使い、シールドガスにイナートガス(主にアルゴンガス)を使う溶接方式です。溶接部をガスでシールドする溶接法で、風の強い屋外では不向きですが、一般的な溶接方法なので多くの作業現場で使われています。

空冷の溶接機では、200Aから300Aくらいの機種がよく使われており、1mm以下から10mm程度の材料が溶接できます。水冷式の溶接機は熱くなりにくく高出力が出せますが、トーチが重くて細かな作業には向いていないとされています。
TIG溶接は表面が美しく光り独特の色合いの外観になるのが特徴ですが、溶接の色を取り除くために塩酸を用いて洗浄することが多いようです。

スポット溶接

電気の抵抗熱で母材を溶かして接合する溶接方式

スポット溶接は、2つの母材を圧着しながら電流を流し、そこに生まれる抵抗熱で金属を溶かして接合する溶接方法で、抵抗溶接とも呼ばれ自動車のボディ生産などに多用されています。

スポット溶接では電極を母材に押し付ける力、電流、通電時間によって溶接の品質が左右されます。そのときスパッタと呼ばれる火花が飛ぶ場合がありますが、スパッタは電極を押し付ける力を弱め、溶接品質の低下を招く要因ともされています。

一般的にスポット溶接は、母材が鋼板やステンレスなどの金属に適しており、アルミなどの場合には電気伝導率と熱伝導率がともに高くなるので、通常のスポット溶接機では対応できず、その場合にはアルゴンガスを使うMIG溶接方式を用いたりします。

スポット溶接の特徴

  • ハンダなどの補助材料を使わず、リサイクルしやすいクリーンな溶接ができます。また紫外線やガスなどが発生せず、作業環境もクリーンに保てます。
  • スイッチを押すだけで確実な溶接ができるなどプロセスを自動化しやすく、アーク溶接やガス溶接など作業者の熟練を必要としません。
  • 短時間に効率よく溶接できるので、安価で大量に製造する生産方式を確立することができます。
  • 短時間で溶接するので材料に熱による影響を与えにくく、圧痕が目立たない美しい外観にすることができます。
  • 加圧しながら数十アンペアから数万アンペアの強い電流を使いますが、電圧が低いために感電の危険がありません。
