パンチング寸法表 寸法切

パンチングメタル・有孔板

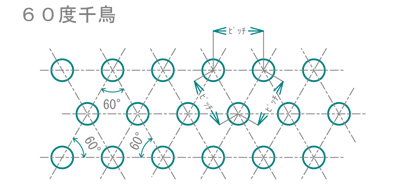

孔の中心を結ぶ線の角度は全て６０度で配列されています。

開口率（％） ＝
  ９０×孔径×孔径
  ピッチ×ピッチ

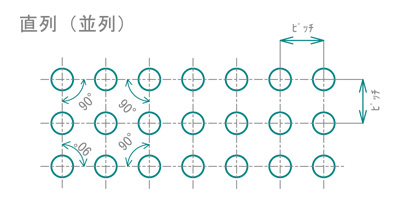

孔の中心を結ぶ線の角度は全て９０度で配列されています。

開口率（％） ＝
  ７８.５×孔径×孔径
  ピッチ×ピッチ

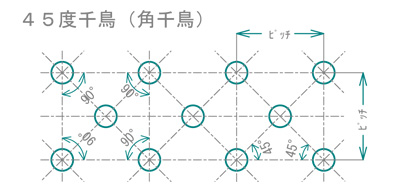

直列(並列）の孔の中心を結ぶ対角線の交点にも孔をあけたものです。

開口率（％） ＝
  １５７×孔径×孔径
  ピッチ×ピッチ

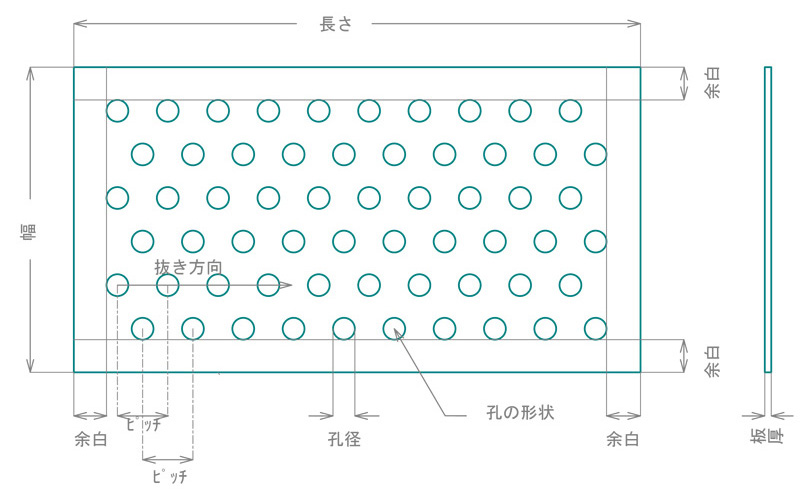

有孔板（パンチングメタル）表

クリックでPDFを表示します。
