金網加工技術製品紹介。金網を使用し、ステンレス製金網バスケット(ステンレス製金網かご)やストレーナー・デミスターを作成します。また、搭載機器・ご要望に応じ、製造・修理・改修を承ります。

特注金網加工品、デミスター、ストレーナーなど
オーダーメイド金網加工品、ステンレス、アルミの溶接完成品まで社内一貫生産で仕上げています。
ナイロンコーティング(白/黒)・テフロンコーティング・各種材料を取り揃えております。

金網加工製品:パンチング・打抜き・金網コンベアー・メッシュベルト・デミスターを豊富な職人経験で仕上げます。

ステンレス製洗浄カゴ

ご希望のサイズでステンレス製洗浄カゴを設計・製作いたします。
角カゴ、丸カゴ、回転カゴなど様々な形状のステンレス製洗浄カゴの製作が可能です。

量産対応の自動機用に適した位置精度の高い整列治具や特殊形状の治具をお客様のご要望 に応じて製作いたします。
板金、丸棒、金網、パンチングなど多種多様な素材で洗浄カゴを構成しコストメリットも図れます。

工業用の精密部品から医療機器や食品用洗浄に最適な形状、構造及び表面処理仕上げを 提案、製作可能です。

純水系、炭化水素系、有機溶剤系の精密洗浄や熱処理用などに幅広く使用されております

ステンレス製 カゴ
品  名 ステンレス製金網バスケット(ステンレス製金網かご)
サ イ ズ 丸カゴ:φ70×H70
角カゴ小:100×100×H60
角カゴ大:200×100×H60
製品仕様 内面メッシュ・フタ付き・パチン鍵付き・電解研磨仕上げ

微細部品用の小カゴ(内カゴ)で部品を小分けしての洗浄に適しています。
カゴ寸法はご要望に応じて変更可能です。

ステンレス板をレーザー加工機にて寸法カット

角曲げ・R曲げ加工はブレーキプレスベンダーにて各種サイズ曲げ加工をさせて頂きます。
その後、材質によりTIGステンレス溶接・アルミ溶接・YAGレーザー溶接での接合させて頂きます。

薄板の場合0.3~0.8はYAGレーザー溶接をし歪みを最小限に抑えます。

丸形状の商品には社内3本ロールにて各種材料(ステンレスフラットバー・アルミフラットバー・丸棒線材・Lアングル材)で形状を作り、製作させて頂きます。

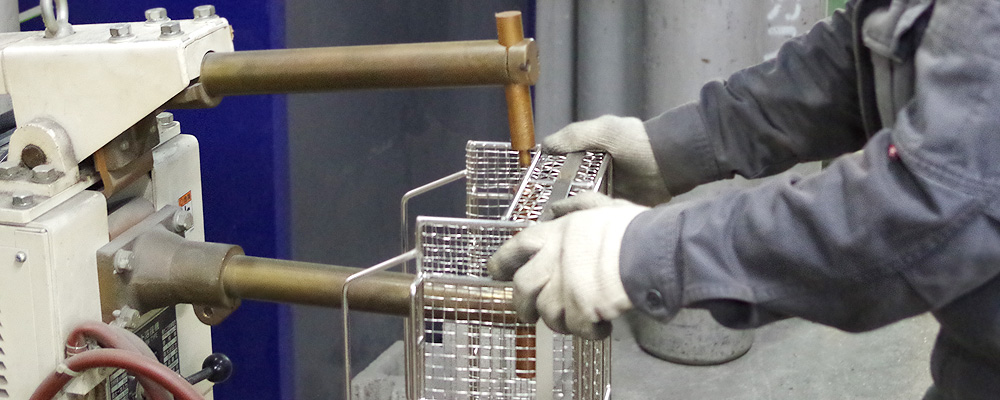

その後金網(溶接金網・折網・クリンプ網・亀甲金網)レーザー加工機にて寸法形状カットし、本体商品にスポット溶接・ハンダ加工TIG溶接にて金網を貼付けさせて頂きます。

金網は多品種在庫品を取り揃え、販売用金網もございます。
「溶接金網・クリンプ金網・折網・亀甲金網」
金網の町 東大阪で製造・線径・網目はお客様の多種多様なご要望にお応えさせて頂き、配送・梱包もお任せください。

仕上げに関しましては、酸洗い・電解研磨・バフ仕上げと多種にわたり完成品としてお受け致しております。
試作品から量産品まで何なりとご相談ください。

品  名 ステンレス製金網バスケット(ステンレス製金網かご)

金網加工製品は、バスケット・フィルダー・板金・金網加工品との複合品も多種社内設備にて一貫生産させて頂いております。

ステンレス製 カゴ

ストレーナー

自動車、電気製品等に使用する流体の純度を確保する洗浄かご(治具)。

ステンレス製 カゴ

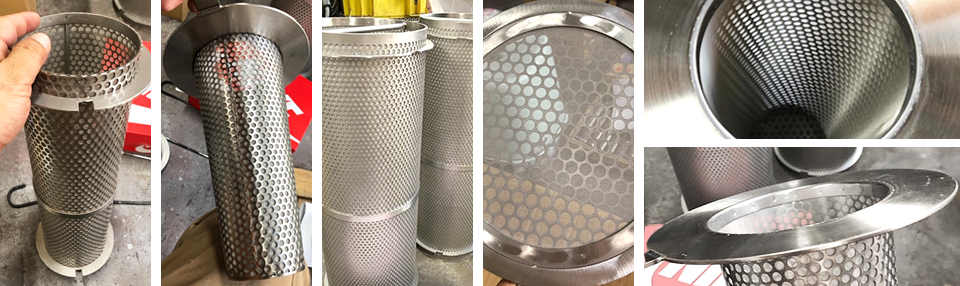

品  名 ストレーナー
製品仕様 パンチング加工

社内設備レーザー加工機にて多様な形状製作により制作工程を簡素化し、多品種のストレーナー加工品を販売させて頂いております。

品  名 ストレーナー
製品仕様 パンチング加工

寸法もご要望に応じて変更可能です。

社内タレットパンチング加工機により、フチ残し金網パンチングの開口率を計算してお客様のニーズにお応えさせて頂きます。

金網の貼り替え・修理・設計もさせて頂きます。

お客様のお困りの製品も社内内製の利便性にてご協力させて頂きます。

デミスター

デミスターは細い線で編んだ網を複数層に重ね合わせた濾過用媒体です。
ミストを含む気体を通過させる事により、網で気体中のミストを捕集分離除去し、純粋な 気体を回収する事が出来ます。

フタ デミスター ケース 組立て図
デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収 デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収 デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収 デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収
デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収 デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収 デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収 デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収
デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収

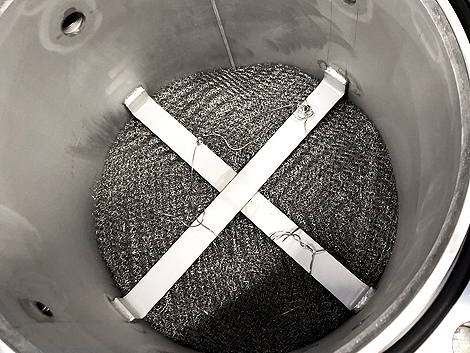

品  名 筒状 デミスター 濾過用媒体
製品仕様 金網貼り付け加工

特殊な形状展開も3D CADを使用してレーザーカットさせて頂きスポット溶接で仕上げさせて頂きます。
搭載機器・ご要望に応じ、製造・修理・改修を承ります。

デミスター(分離器)網 濾過用媒体 網で気体中のミストを捕集分離除去 純粋な 気体を回収

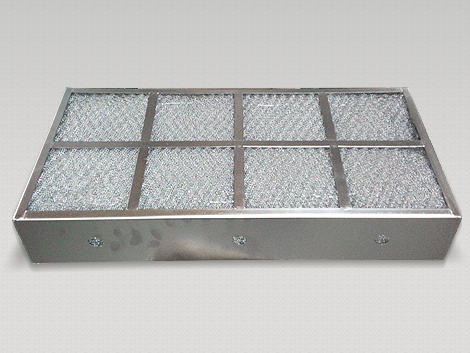

品  名 角型 デミスター 濾過用媒体

各種サイズお客様のご要望にお応えし社内製缶工場との共同作業により各品種特注形状のデミスター製品を販売させて頂いております。
デミスター金網の販売から本体完成品(製缶加工・ロール加工・旋盤加工マシニング加工)を駆使して製作させて頂きます。
何なりとご相談ください。
