各種金網寸法表・レーザー寸法カット製品紹介。各種金網をレーザーにて寸法カット可能です。また、搭載機器・ご要望に応じ、製造・修理・改修を承ります。

ステンレス金網・鉄金網の単品・量産・金網寸法切り・各種サイズ販売、発送もさせていただいております。

各種金網寸法表レーザー寸法カット

スポット溶接

平織金網／綾織金網

同一メッシュの金網でも線径が太くなれば空間網目は小さくなり従いまして開口率も減少しますが 強度は増します。
平織金網や綾織金網の標準規格品では縦線と横線は同じ材質と線径を用い、縦と横のメッシュも同じです。
縦線と横線の材質や線径を変えたり縦と横のメッシュの異なる金網も特注製作可能です。

標準品の規格は下記の通りです。

亜鉛鍍金鉄線
幅９１センチｘ長さ３０ｍ（一部、61センチ 45センチ）

銅
幅９１センチｘ長さ３０ｍ

真鍮（銅65%：亜鉛35%）
幅９１センチｘ長さ３０ｍ

ブロンズ（銅90%：亜鉛10%）
幅９１センチｘ長さ３０ｍ

ステンレス
幅１Ｍｘ長さ３０ｍ（一部、91センチ　４尺　５尺）
線径0.08ミリ以上はSUS-３０４
線径0.08ﾐﾘ未満はSUS-３１６
２００メッシュまでは平織り
２００メッシュを超えると綾織り

綾織金網は左図の様に縦線と横線が直角に交差していません。
受注生産である程度の均整を保つ為に網目を交互に変える杉綾織りも製作できます。

開口率（％）の計算

空間網目×空間網目 ×100
芯々網目×芯々網目

ステンレス金網・亜鉛鍍金線金網在庫表

クリックでPDFを表示します。
スポット溶接

クリンプ

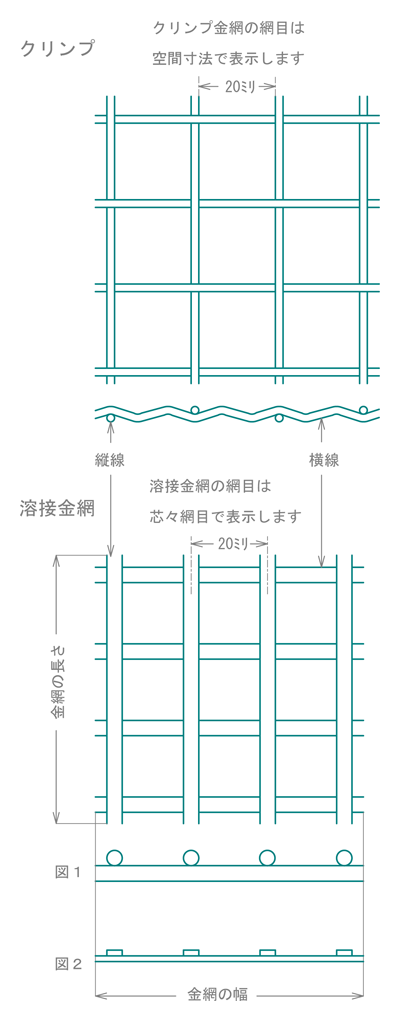

クリンプ金網は素線を一組の歯車の間を 通してクリンプ（折り目）をつけてから 所定の網目に織り上げます。
クリンプ部で縦線と横線が交差し網目を 保持していますので線径に対して比較的 大きな網目の金網を作ることができます。 クリンプ金網は多品種小ロット生産にも 対応できます。

ダブルクリンプ金網は外観上は平織金網と 変りませんがあらかじめクリンプをつけて から織り上げます。
また、ダブルクリンプ金網には網目の 途中にクリンプはついていません。

溶接金網

溶接金網は配列した縦線の上に横線をならべて交点を電気抵抗溶接して網目を つくる金網です。
従いまして線径にたいして比較的大きな 網目の金網をつくる事も出来ます。
特注品では線径よりも小さな網目をつくる事や 長方形や菱形の網目も製作可能です。
異形線やフラットバーを用いることも可能です。

左図１は丸棒
左図２はフラットバーの側面図です
各種金網寸法表・レーザー寸法カット

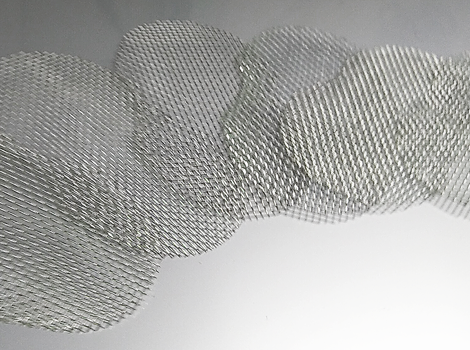

品　　名 金網レーザーカット
サ イ ズ
製品仕様
