パンチング加工技術製品紹介。NC加工機によって所定の位置で所定の形状に打ち抜く成形加工をします。また、搭載機器・ご要望に応じ、製造・修理・改修を承ります。

超音波洗浄機用バスケット・脱油機カゴ・洗浄用回転カゴ・レトルト殺菌用アルミトレー・カップ用アルミトレー・ステンレス製パンチングカゴ・消毒用パンチングカゴ・滅菌用パンチングカゴ
ステンレス溶接・アルミ溶接の完成品まで社内一貫生産で仕上げています。

パンチング加工製品:金属加工技術紹介
スポット溶接

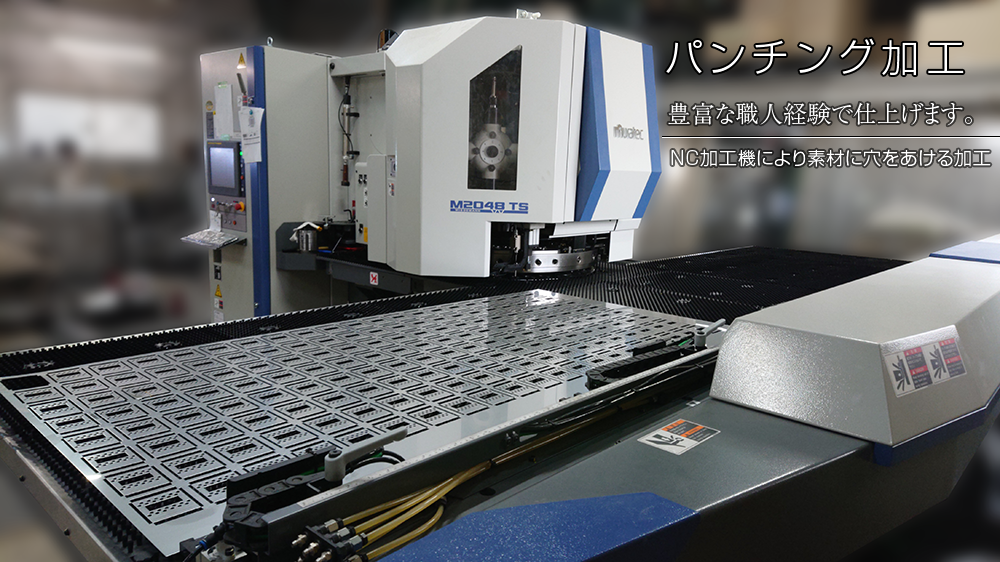

NC加工機により素材に穴をあける加工作業

パンチング加工は、プレス機械の一種であるタレットパンチプレス(通称:タレパン)によって行う、板金の打ち抜き加工のことです。
形状の異なった多数の金型を用い、円状または扇状のタレットと呼ばれる金型ホルダーに設置し、NC制御によって所定の位置で所定の形状に打ち抜く成形加工をします。

タレパンのプレス位置は固定されており、板金材料がテーブルにクランプされて、それが移動することによって加工場所の決定を行います。
この機械は薄板の加工が自動で行えるが、厚板の加工や深絞り加工には不向きで、成形加工は金型のサイズに収まる加工に限られます。
また、打ち抜かれた素材は切り離されず、材料の板金とマイクロジョイントでつながった状態で排出されるので、別に切り離しの作業が必要になります。

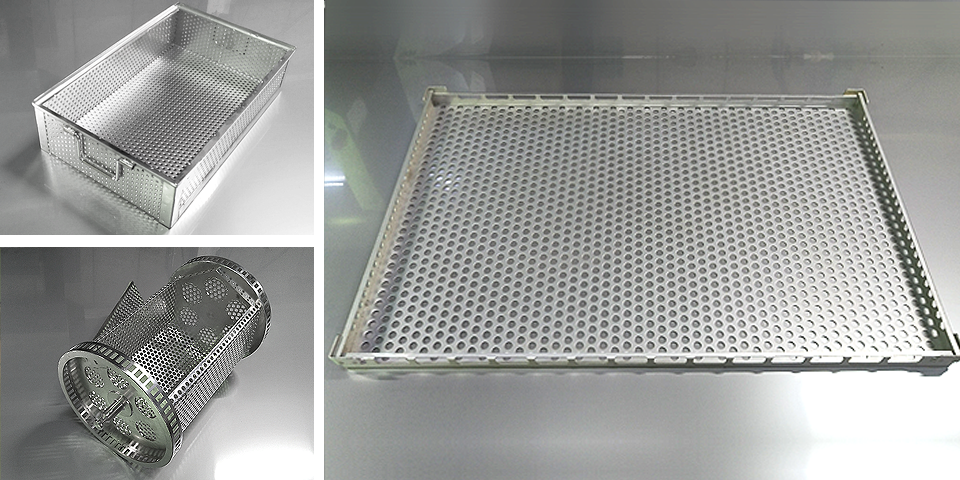

パンチングバスケット

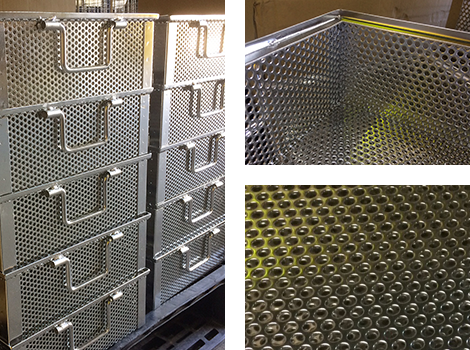

段重ね用 パンチング角かご
品  名 段重ね用 パンチング角かご
サ イ ズ W250xD400xH100㎜
製品仕様 パンチング加工

パンチングの開口寸法はご要望に応じて変更可能です。

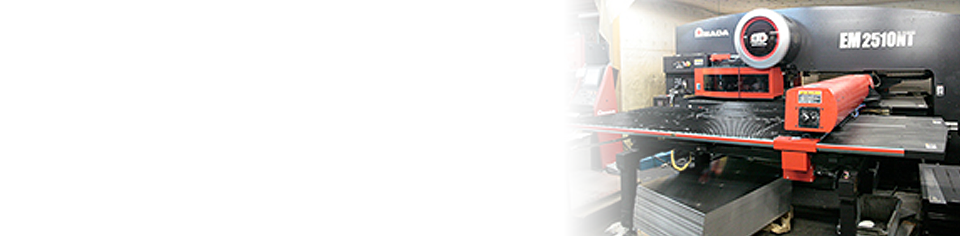

社内タレットパンチ 打ち抜き加工機 パンチング板も製造販売させて頂いております。

長さ3000 ブレーキプレスにより製罐板金加工を、溶接に関しましてはステンレスTIG溶接・半自動溶接・アルミ溶接・YAGレーザー溶接と各種の製品 溶接機の特徴を生かしお客様のニーズに応じた製品作りをさせて頂きます。

仕上げに関しましては酸洗い仕上げ・アルマイト仕上げ・電解研磨仕上げ・バフ研磨仕上げと、多様に渡り仕上げもご対応させて頂きます。

金網加工例

当社の製品は、MOBIO(ものづくりビジネスセンター大阪)に展示しています。
「MOBIO」大阪府と関係機関が運営する中小企業のためのものづくりに関する支援拠点
